Kluczowa funkcja
✅ Tokarka CNC z narzędziami napędzanymi zintegrowana w jednej maszynie do wszystkich operacji toczenia, frezowania, wiercenia i gwintowania
✅ Solidna konstrukcja tokarki CNC ze skośnym łożem zapewnia stabilną obróbkę bez wibracji
✅ Wysokowydajna tokarka CNC z automatycznym systemem podawania i hydraulicznym konikiem zapewniającym nieprzerwaną pracę
✅ Skonfigurowana głównie jako tokarka CNC do armatury mosiężnej, zapewnia dokładne gwintowanie i wykończenie
✅ Wrzeciono szybkoobrotowe 5000 obr./min z elastycznymi opcjami systemu CNC
Tabela parametrów
| # | Parametr | Jednostka | Tokarka hydrauliczna z konikiem i głowicą rewolwerową XL2-6DW | |||
| 1 | Maksymalna średnica toczenia | mm | Φ420 | |||
| 2 | Maksymalna długość obróbki | mm | 500 | |||
| 3 | Maksymalna średnica obrotu nad łóżkiem | mm | Φ560 | |||
| 4 | Maksymalna średnica obrotu nad suwakiem | mm | Φ220 | |||
| 5 | Średnica podawania pręta | mm | <Φ46 | |||
| 6 | Otwór wrzeciona | mm | F56 | |||
| 7 | Maksymalna prędkość wrzeciona | obr./min | 5000 | |||
| 8 | Przesuw osi X | mm | 240 | |||
| 9 | Przesuw osi Z | mm | 450 | |||
| 10 | Przesuw konika | mm | 500 | |||
| 11 | Szybka prędkość posuwu | m/min | 22 | |||
| 12 | Maksymalna prędkość narzędzia napędzanego | obr./min | 4000 | |||
| 13 | Napięcie (3-fazowe) | W | 380±10% | |||
| 14 | Częstotliwość | Hz | 50 | |||
| 15 | Moc | kW | 18 | |||
| 16 | Waga | kg | 3700 | |||
| 17 | Rozmiar (długość × szerokość × wysokość) | mm | 2550×1750×1850 (bez przenośnika wiórów) | |||
| # | Tabela konfiguracji | |||||
| 1 | CNC | ☐ FANUC 0I-TF PLUS (3B) | ☐ Siemens 828D (Programowanie obrotów sklepowych) | ☐ SYNTEC 22TA | ||
| Moc znamionowa/moment obrotowy wrzeciona serwosilnika | ☐ 11 kW / 52 Nm (standard) ☐ 15 kW / 71 Nm (opcjonalnie) | 11 kW / 57 Nm | ☐ 7,5 kW / 49 Nm (standard) ☐ 11 kW / 72 Nm (opcjonalnie) | |||
| Moc znamionowa/moment obrotowy serwosilnika w osi X | 1,2 kW / 7 Nm | 2,2 kW / 12 Nm | 1,3 kW / 8,3 Nm | |||
| Moc znamionowa/moment obrotowy serwosilnika w osi Z | 1,2 kW / 7 Nm | 2,2 kW / 12 Nm | 1,3 kW / 8,3 Nm | |||
| Moc znamionowa/moment obrotowy silnika serwo napędzanego narzędzia | 2,7 kW / 12 Nm | 2,2 kW / 12 Nm | 3,1 kW / 15 Nm | |||
| 2 | \ | Marka | Typ / Specyfikacja | |||
| Wrzeciono | ☐ Wrzeciono paska LBIE (OEM firmy HAOZHI) (standard) ☐ Wrzeciono silnika Guangzhou HAOZHI (opcjonalnie) ☐ Wrzeciono pasowe Taiwan KENTURN (opcjonalnie) | A2-5 | ||||
| 3 | Oś X | Prowadnica liniowa | Rexroth | 35 Prowadnica rolkowa | ||
| Śruba pociągowa | NSK | 32 | ||||
| Łożysko | NSK | 20TAC | ||||
| Oś Z | Prowadnica liniowa | Rexroth | 35 Prowadnica rolkowa | |||
| Śruba pociągowa | NSK | 32 | ||||
| Łożysko | NSK | 20TAC | ||||
| 4 | Formularz nośnika narzędzi | Marka | Tajwan TCSM | |||
| Typ jazdy | Silnik serwo | |||||
| Typ blokady | Blokada hydrauliczna | |||||
| Model / Stacja | BMT55-12 | |||||
Wyświetlanie szczegółów
spłukać
Wieża TCSM BMT55-12 firmy Taiwan TCSM obsługiwana przez serwomechanizm i blokowana hydraulicznie, o maksymalnej prędkości 4000 obr./min, umożliwia wydajne wykonywanie złożonej obróbki hybrydowej tokarsko-frezarskiej.
Wrzeciono
Mocne wrzeciono A2-5 o mocy 15 kW (gniazdo Π56 mm), maks. prędkość 5000 obr./min, do ciężkiego i precyzyjnego toczenia.
Śruba pociągowa
Precyzyjne śruby kulowe NSK z łożyskami zapewniają dokładne pozycjonowanie i stabilność termiczną.
Prowadnica liniowa
Prowadnice rolkowe Rexroth 35 do osi X/Z gwarantują sztywność, płynny ruch i dużą nośność.
O nas
2007：Firma została początkowo założona jako zespół zajmujący się badaniami i rozwojem, produkcją, sprzedażą i serwisem posprzedażowym obrabiarek tokarskich i frezarskich.
2009Firma stworzyła pierwszą w Chinach tokarkę i frezarkę z ruchomymi narzędziami 4+4.
2014Firma zbadała wyzwanie techniczne związane z interpolowaną osią Y, tokarką i frezarką.
2022Firma wprowadziła na rynek dwuwrzecionową, dwuwieżową tokarko-frezarkę do materiałów kompozytowych.
Dzisiaj：Mając ponad 10 lat doświadczenia w branży, certyfikowane kwalifikacje produkcyjne i nasze usługi obejmujące energetykę jądrową, przemysł lotniczy i kosmiczny, motoryzację, sprzęt gospodarstwa domowego itp., aktywnie poszukujemy agentów na całym świecie, którzy pomogą wprowadzić wysokiej jakości chińskie obrabiarki CNC do globalnych klientów.
Maszyny CNC klasy premium
Na tym stoisku zaprezentujemy nasze najnowsze narzędzia do obróbki CNC, w tym wielkogabarytowe centra frezarskie bramowe, precyzyjne głowice frezarskie Okuma oraz 5-osiowe systemy obróbcze. Te nowe maszyny charakteryzują się wyjątkową sztywnością, stabilnością i niezwykle wysoką dokładnością obróbki, co pozwala im na bardzo efektywną obróbkę dużych, skomplikowanych detali przy zachowaniu bardzo ścisłych tolerancji. Wysoce wydajne i wyposażone w znane na całym świecie systemy sterowania oraz inteligentne interfejsy użytkownika, doskonale sprawdzają się w przemyśle lotniczym, motoryzacyjnym, produkcji form i maszyn ciężkich, gwarantując niezawodną wydajność i najwyższą efektywność produkcji w szerokim zakresie zastosowań przemysłowych.

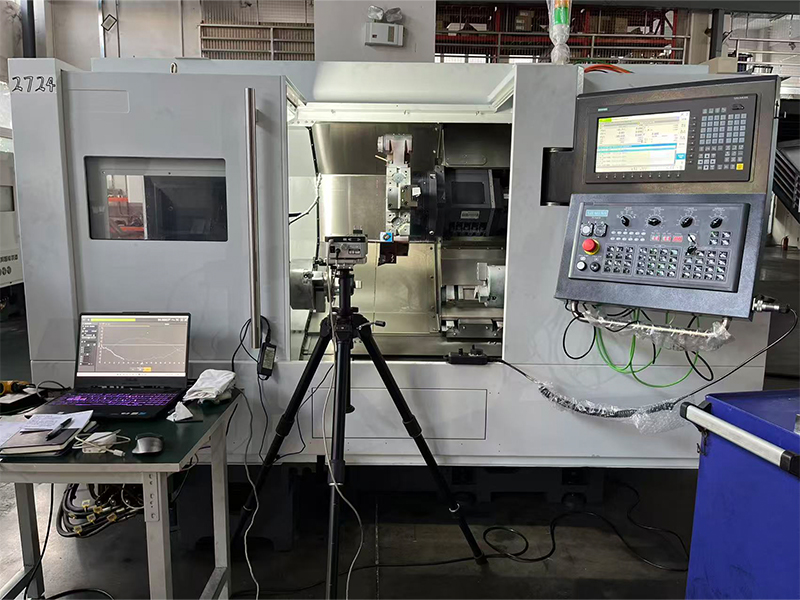

Interferometr laserowy
Kompensacja dokładności

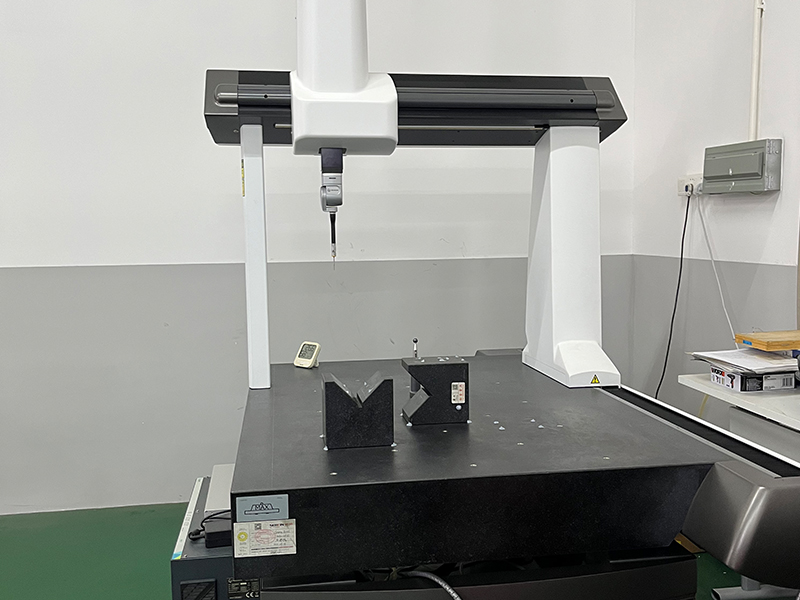

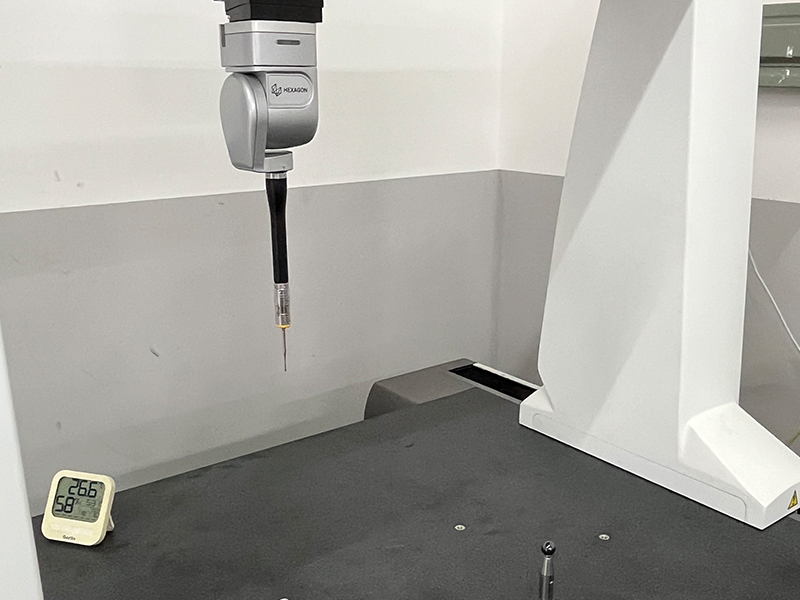

CMM
Wykrywanie dokładności

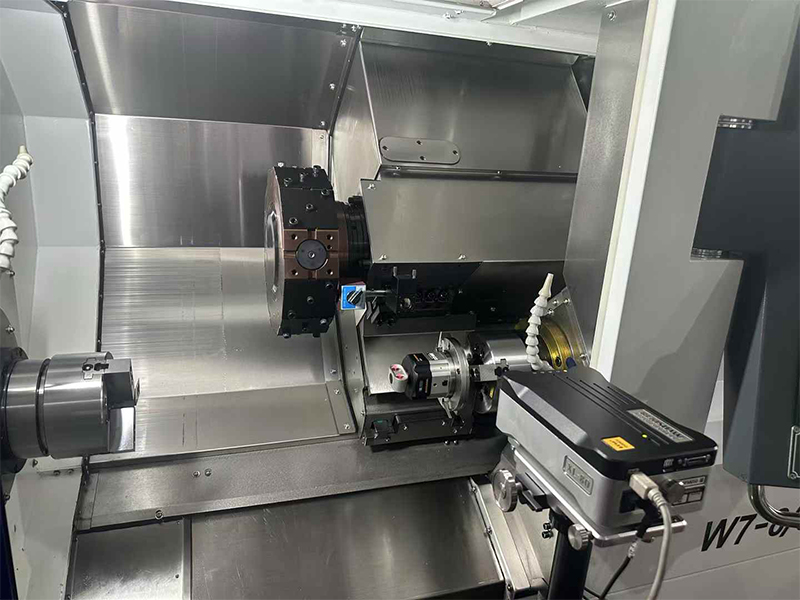

Produkowane przez nas obrabiarki CNC są wyposażone w najnowocześniejszą technologię interferometru laserowego, co zapewnia wyjątkową dokładność. Dzięki precyzyjnym pomiarom i analizie danych możemy kompensować błędy pozycjonowania, geometrii i temperatury, gwarantując tym samym stabilną i niezawodną dokładność obróbki przez długi czas.
LBIE stosuje kompleksową kontrolę jakości, a profesjonalne zespoły z najwyższą dokładnością inspekcji każdego komponentu, systemu i procesu biorą udział w procesie. Dostarczamy maszyny CNC certyfikowane zgodnie z międzynarodowymi normami jakości, co gwarantuje, że maszyny zachowają swoją dokładność i będą działać niezawodnie.

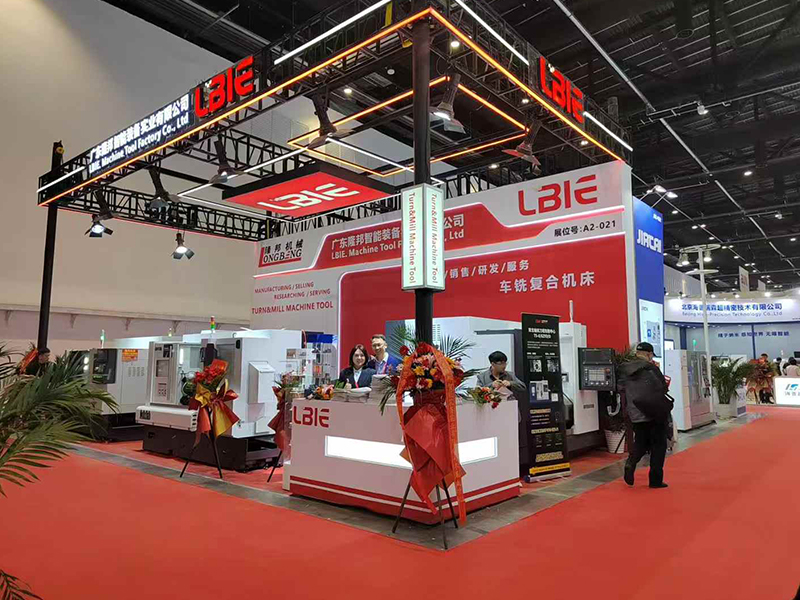

CIMT 2025

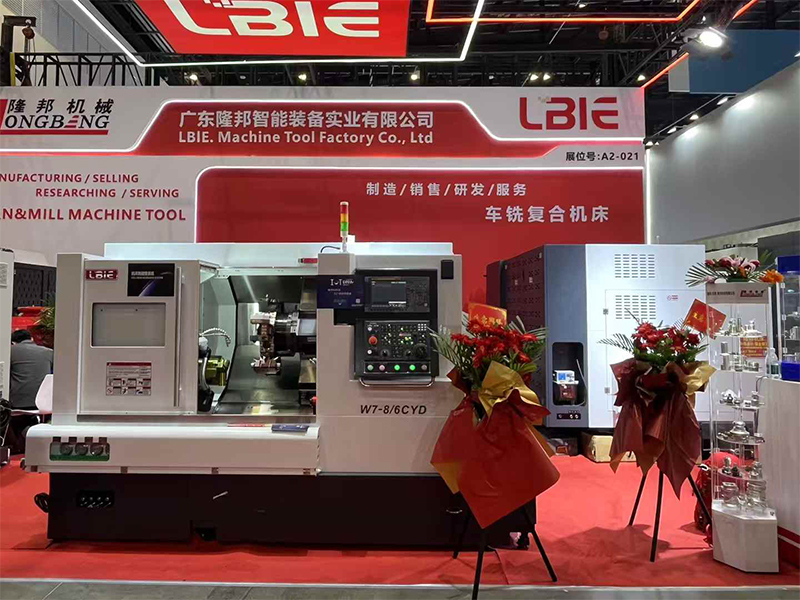

Wystawa tokarek CNC LBIE
Tokarka dwuwrzecionowa

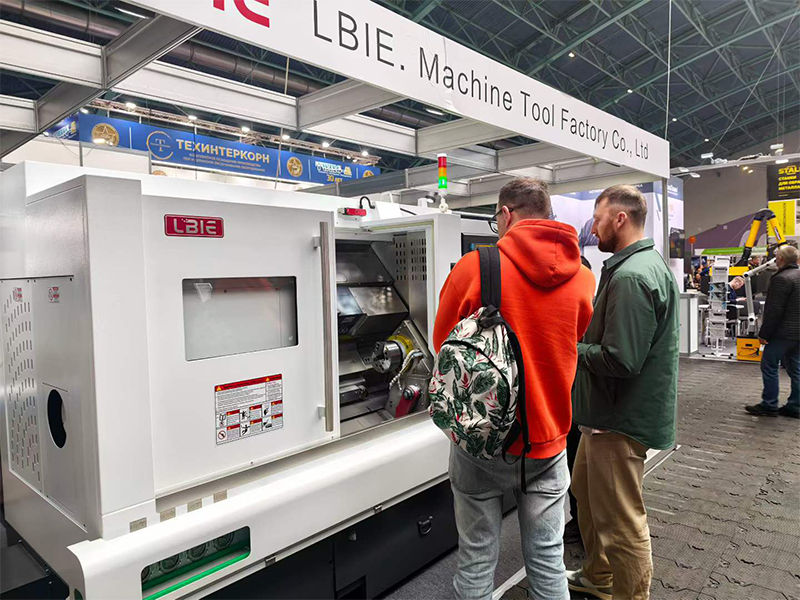

Klienci odwiedzili nasze stoisko.
Recenzja wystawy CIMT 2025 LBIE
OBRÓBKA METALU 2025
"Metalworking" Minsk, Belarus

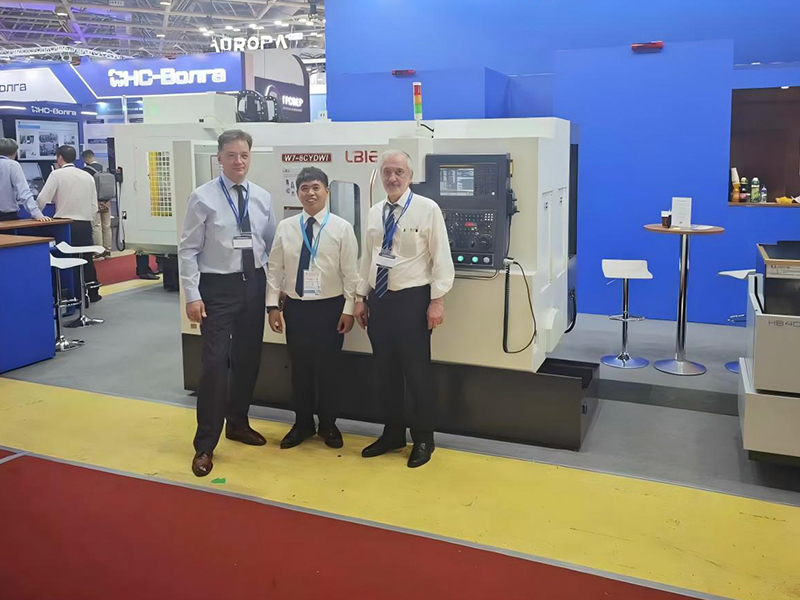

Wystawy zagraniczne
Wzięliśmy udział w zagranicznych targach obrabiarek CNC, które odbyły się w Rosji, na Białorusi, w Malezji, Uzbekistanie i innych krajach, przyciągając ogromne zainteresowanie klientów z całego świata.
1.Owijanie stretchem
2.Pakowanie próżniowe
3. Mocne uszczelnienie ze sklejki
4. Wodoodporny top
5. Opakowanie towaru Klienta
6. Dobry pakiet klienta

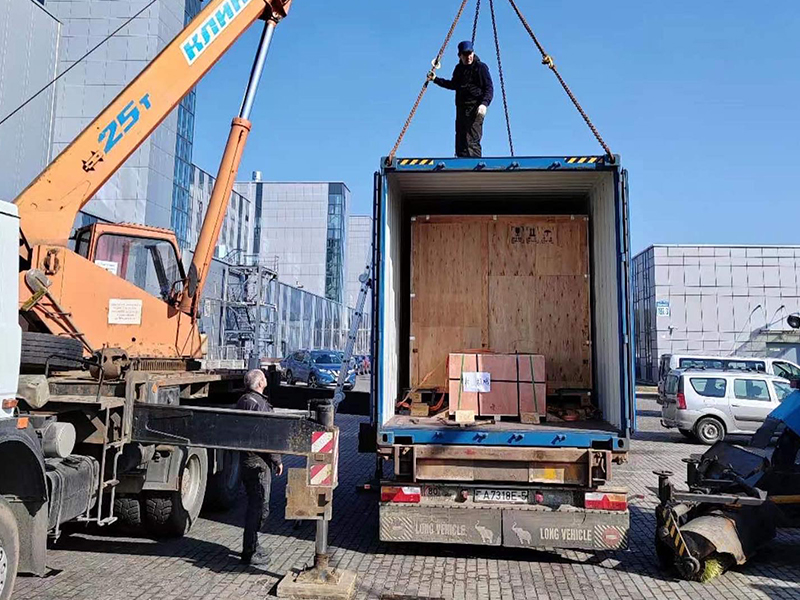

Aby dostarczyć naszą tokarkę CNC w bezpiecznym stanie, pakujemy ją z wieloma warstwami ochrony w następujący sposób:

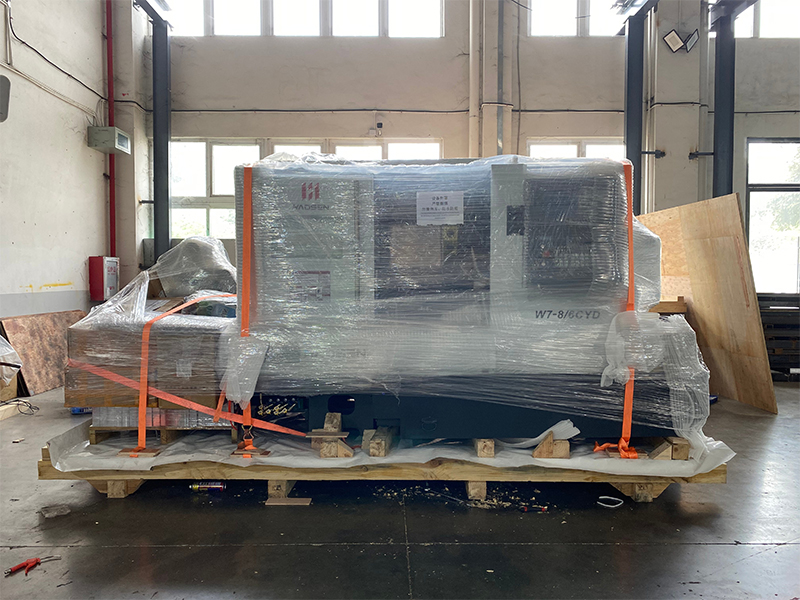

1. Najpierw tokarka jest dokładnie owijana folią stretch, która stanowi warstwę ochronną przed kurzem i zarysowaniami.

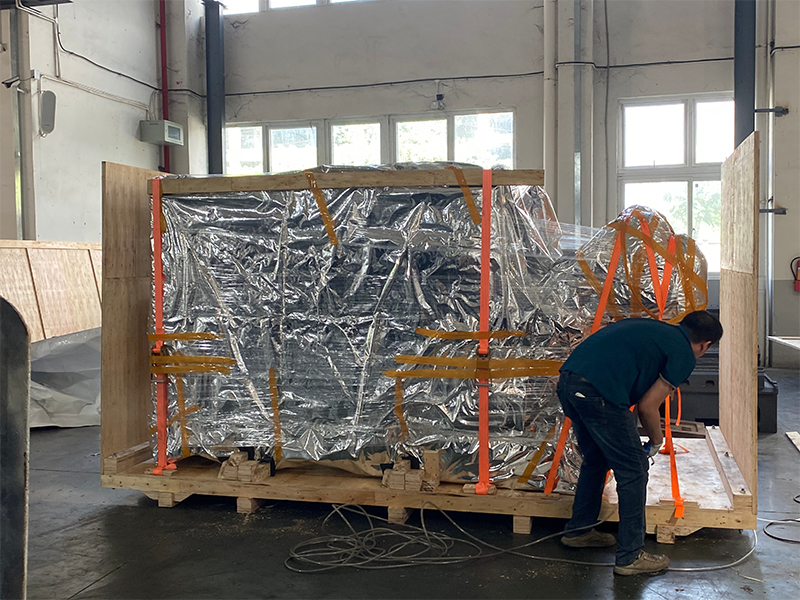

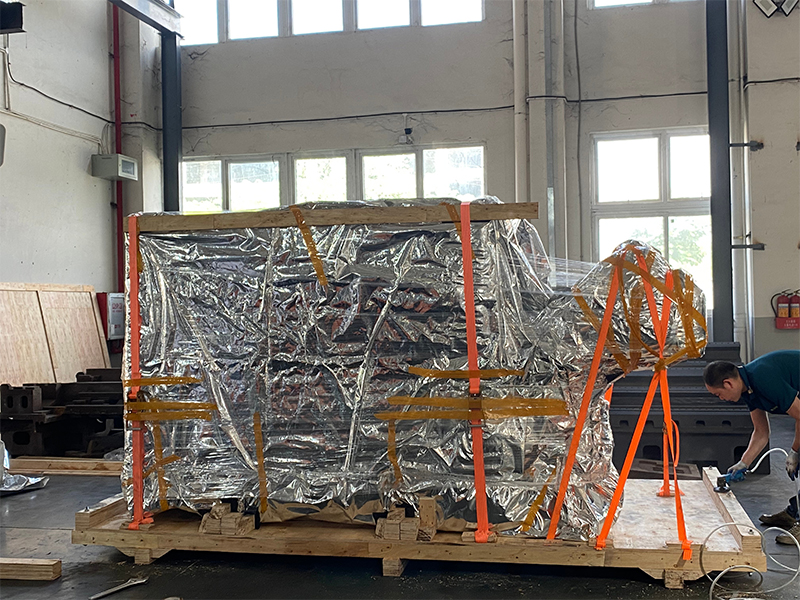

2. Następnie produkt jest pakowany próżniowo, aby zapobiec dostawaniu się wilgoci podczas transportu.
3. Po zapakowaniu próżniowym tokarka jest bardzo mocno zabezpieczana pasami, tak aby nie mogła się poruszać podczas transportu.

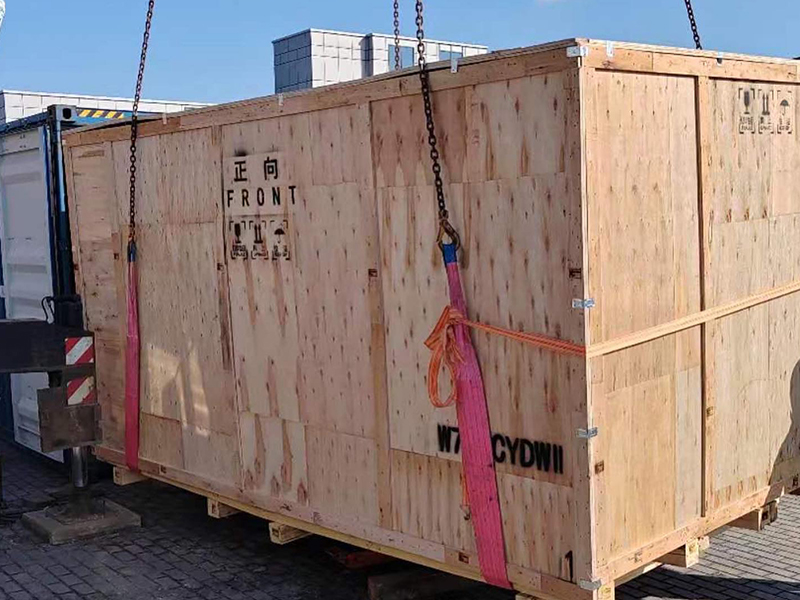

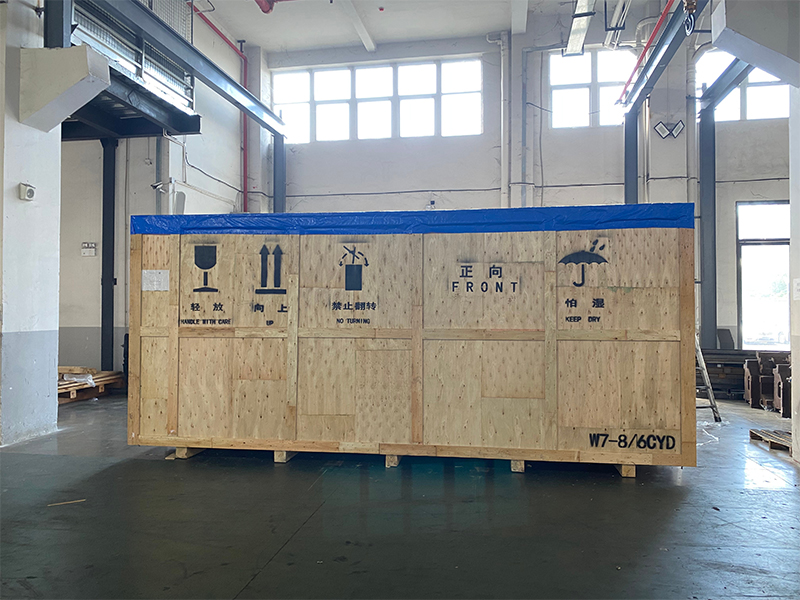

4. Na koniec umieszcza się go w solidnym pudełku ze sklejki.
ISO 9001 (Międzynarodowy System Zarządzania Jakością)
Certyfikacja CE (zgodność europejska)
EAC (Eurazjatycka Konformizm)
